本文档由北京小芽科技翻译,原文来自于ROBOTIS官方技术文档

电子手册中的内容可能会在没有事先通知的情况下进行更新。因此,一些视频可能与电子手册中的内容有所不同。

在视频中,请看TurtleBot3是如何通过一些额外的部件进行组装和重新组装的。waffle 是 TurtleBot3 组件中最大的部分,由于它有各种不同的螺栓和螺母孔,所以可以组装成各种尺寸和形状。

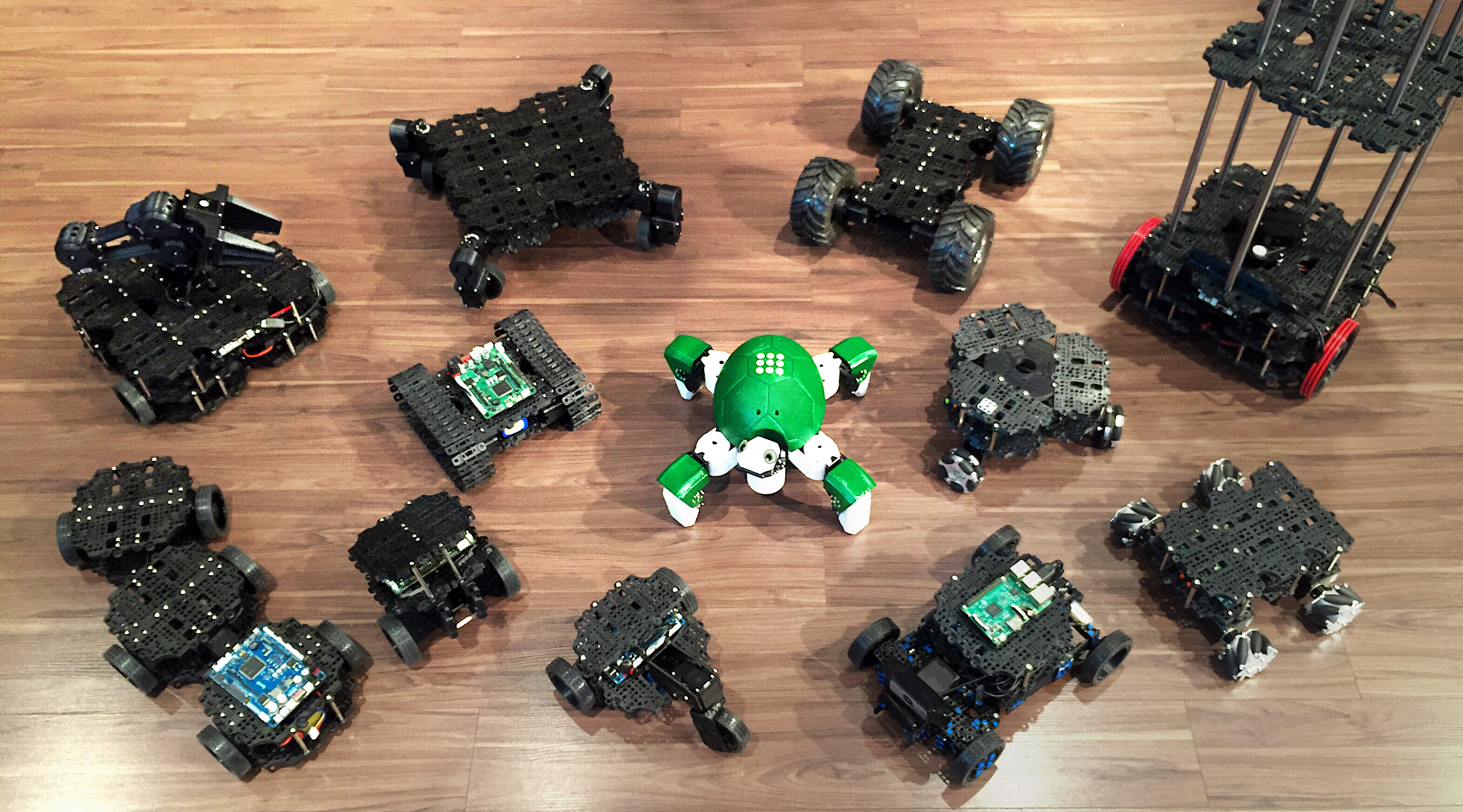

有了这个开放式的组件,就可以建造出具有各种特征的少量TurtleBot3朋友。你可以创造一个前所未有的全新机器人。在开放硬件的基础上创建各种机器人,并尝试新的Locomotion。

通知
感谢你对TurtleBot3 Friends的持续关注。
BOM中列出的产品,由第三方经销商销售,可能会在没有事先通知的情况下发生变化或停产。
在这种情况下,请参考3D建模文件来寻找兼容产品。

联系信息
如果你有关于TurtleBot3 Friends的问题,请通过以下电子邮件与我们联系。

Single Item Quantity Set Item Quantity Purchase Links
XL430-W250-T (e-Manual) 2 XL430-W250-T 2 小芽店铺
ROBOT CABLE-X4P 240mm 2 ROBOT CABLE-X4P 240mm 2 小芽店铺
OpenCR1.0 (e-Manual) 1 OpenCR1.0 1 小芽店铺
TB3 Waffle Plate-IPL-01 6 TB3 Waffle Plate-IPL-01 1 小芽店铺
TB3 PCB Support-IBB-01 4 TB3 PCB Support-IBB-01 1 小芽店铺
Rivet-Mg(n) 4 Rivet-Mg(n) 4 小芽店铺
TB3 Wheel/Tire 2 TB3 Wheel/Tire Set-ISW-01 1 小芽店铺
PHS M3x8mm 20 None None Online Store
PHS M2.5x8mm 4 None None Online Store
PHS M2.5x12mm 16 None None Online Store
WB_M2x4mm 8 None None Online Store
WB_M2.5x20mm 8 None None Online Store
NUT_M2.5 4 None None Online Store
NUT_M3 8 None None Online Store
SB-S3-45 4 None None Online Store
SB-S3-35 2 None None Online Store
3D printing parts(HV Converter) 4 None None Onshape

BOM spreadsheets


11.1 TurtleBot3 拓展1: Car

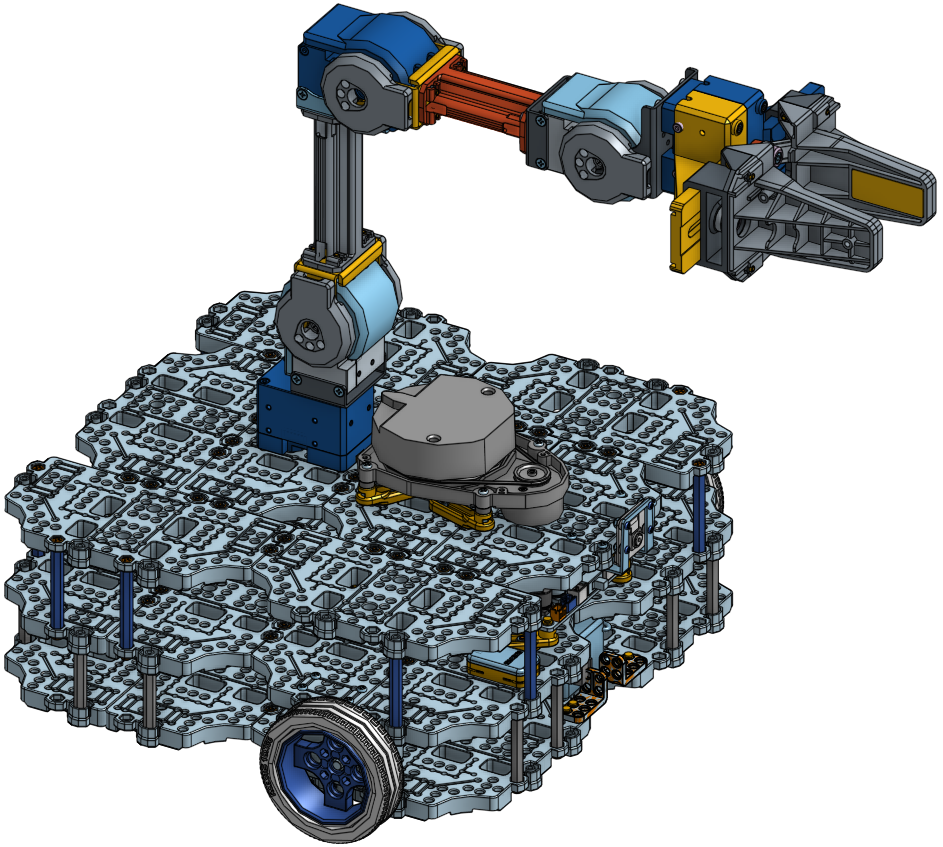

11.2 TurtleBot3 拓展2: OpenManipulator

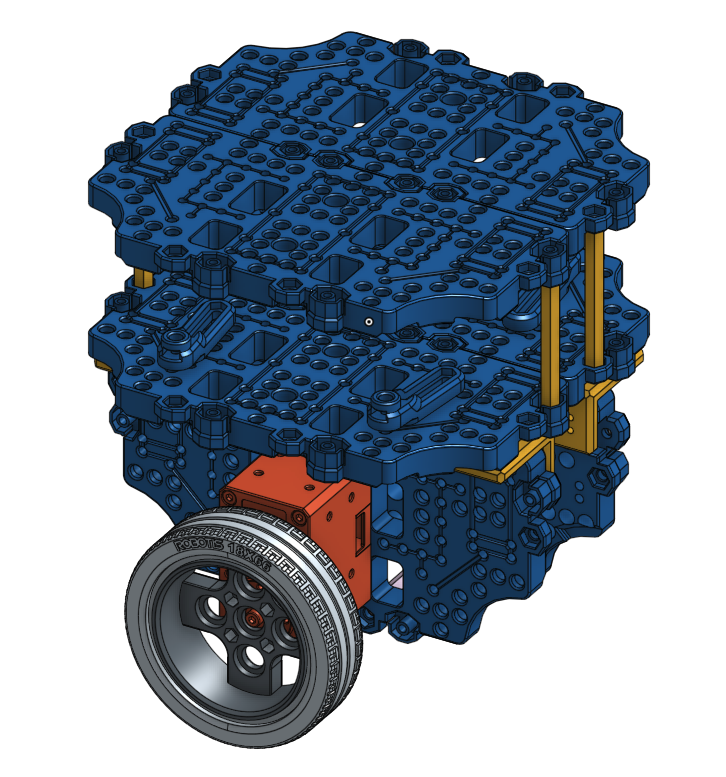

11.3 TurtleBot3 拓展3: Segway


11.4 TurtleBot3 拓展4: Conveyor

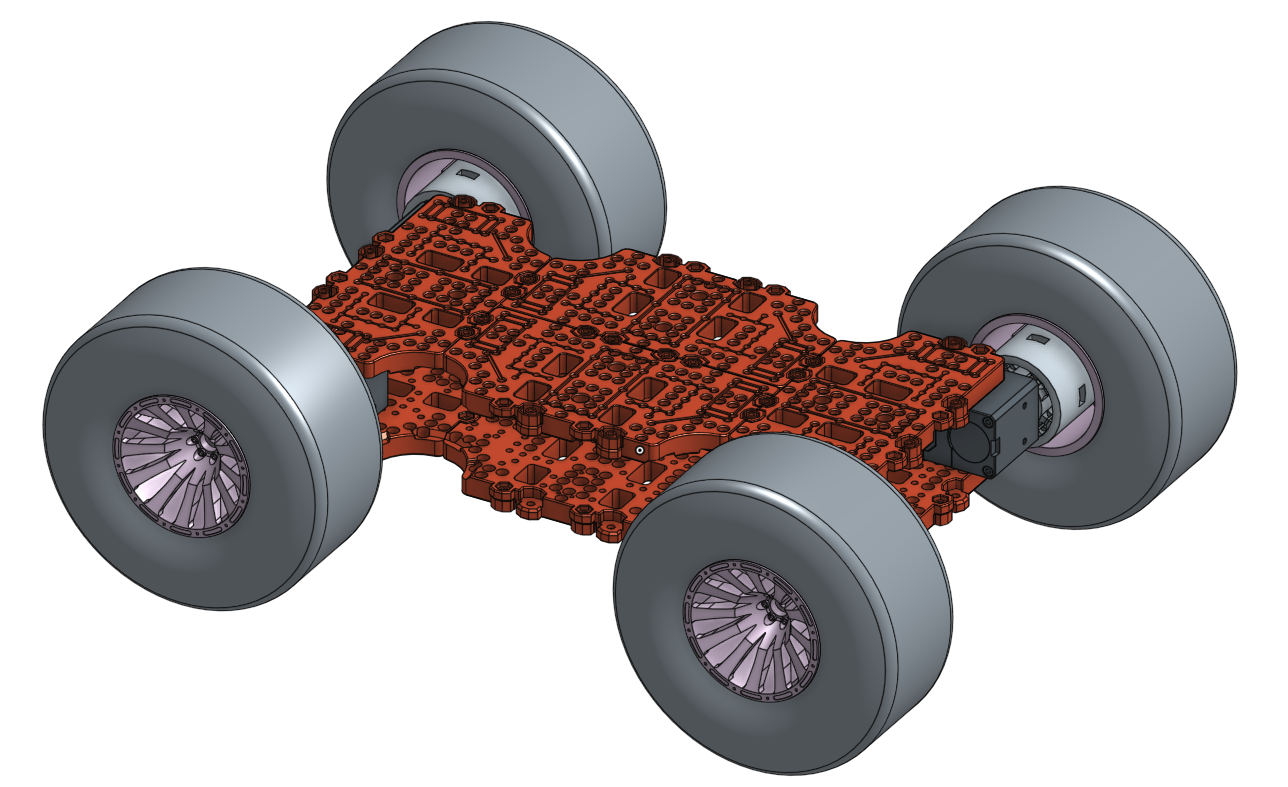

11.5 TurtleBot3 拓展5: Monster

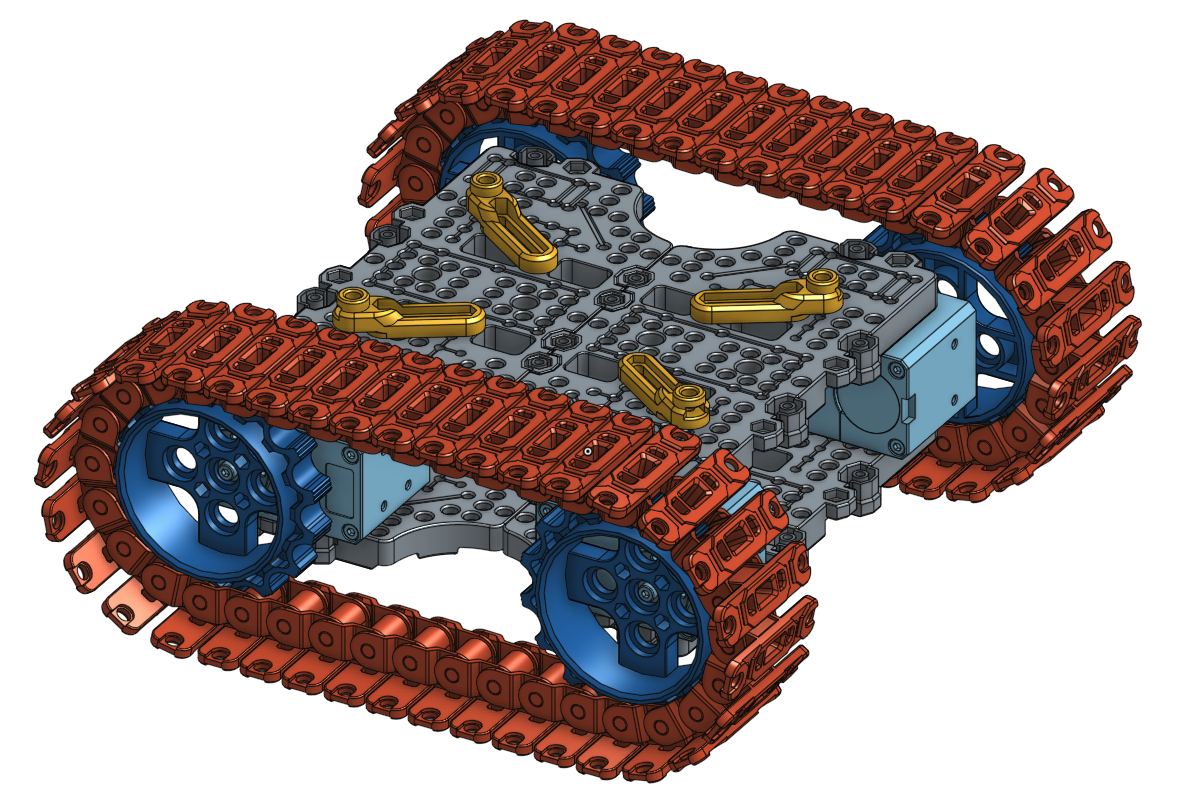

11.6 TurtleBot3 拓展6: Tank

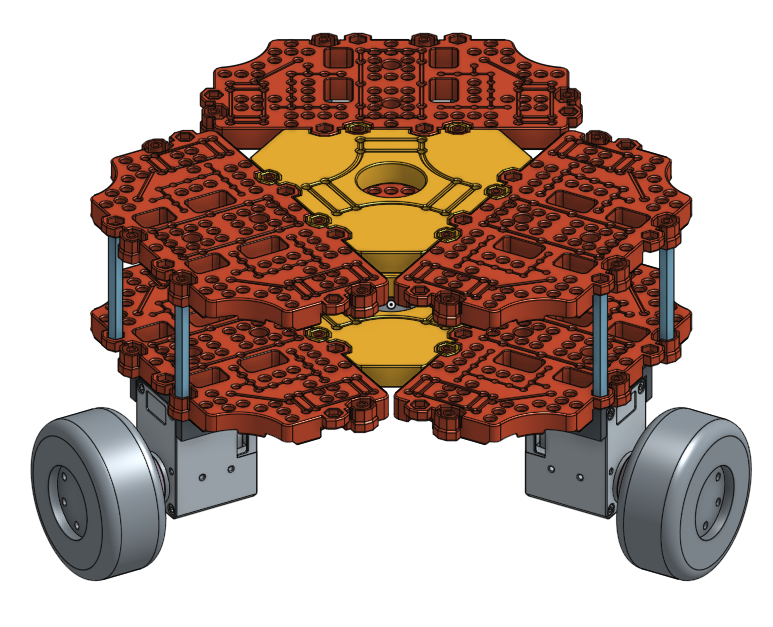

11.7 TurtleBot3 拓展7: Omni


11.8 TurtleBot3 拓展8: Mecanum

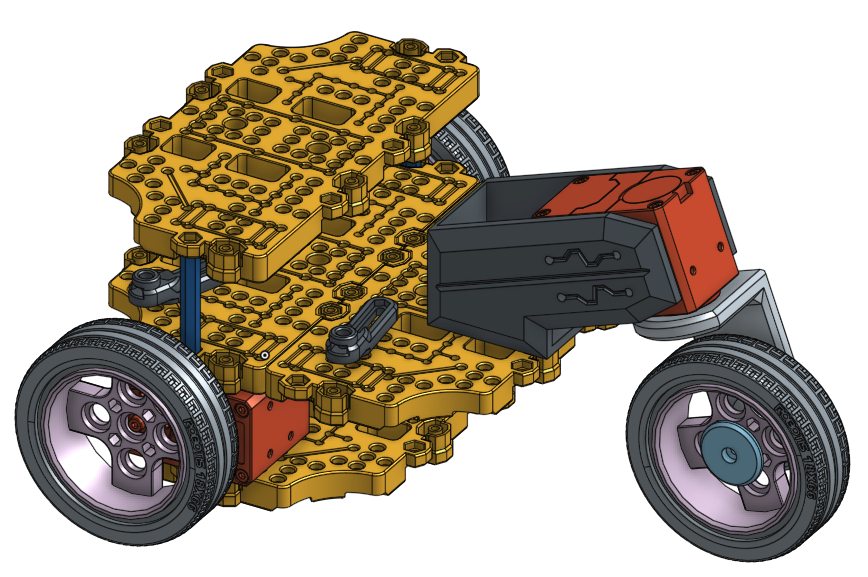

11.9 TurtleBot3 拓展9: Bike

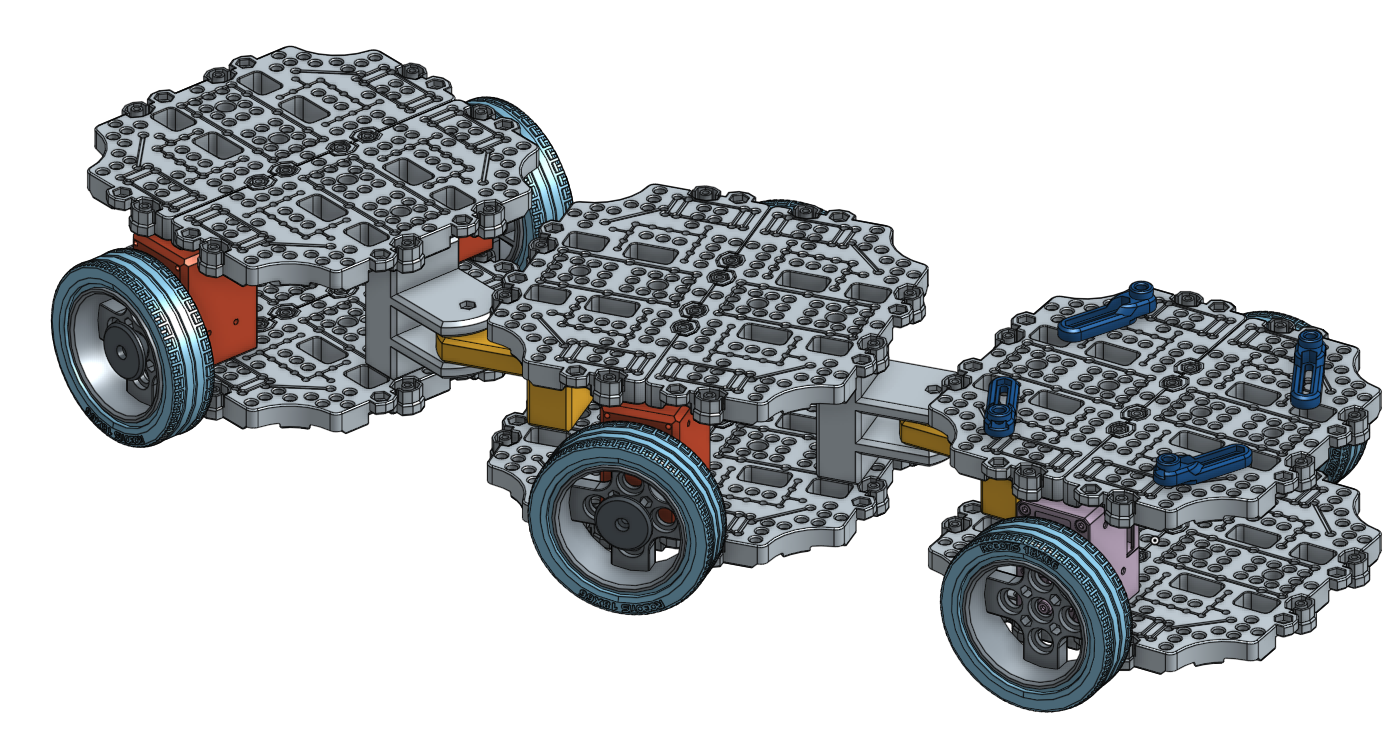

11.10 TurtleBot3 拓展10: Road Train

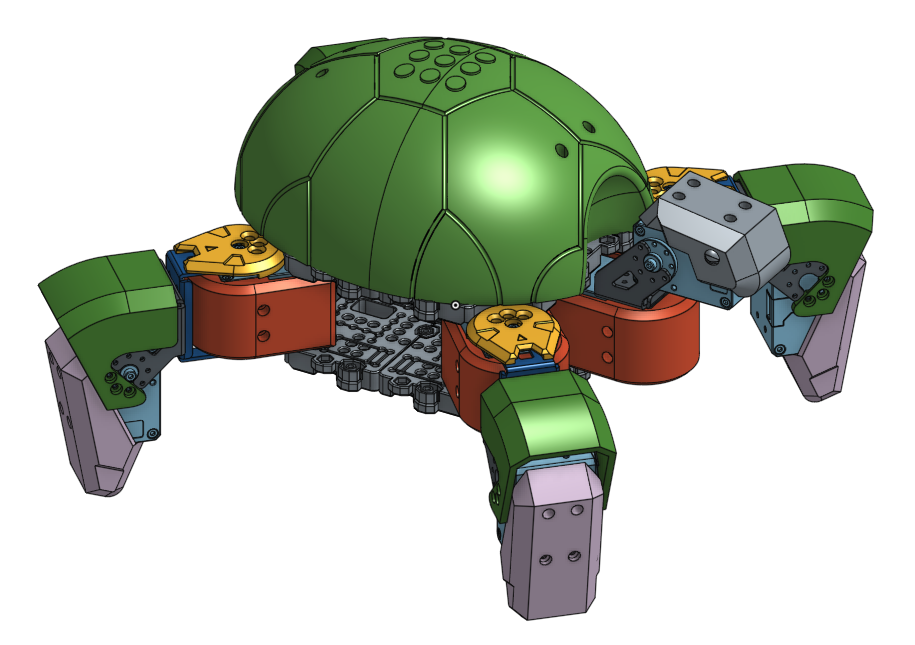

11.11 TurtleBot3 拓展11: Real TurtleBot

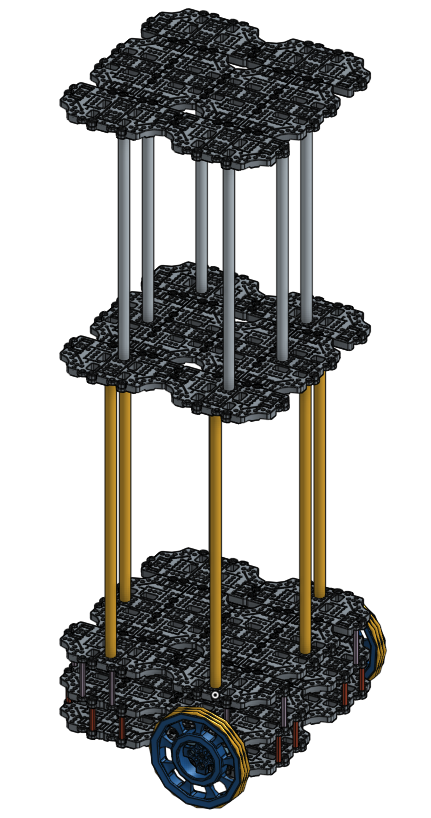

11.12 TurtleBot3 拓展12: Carrier
